Placa de bază a unui Dell Latitude 7450 a fost reparată în atelierul R89 Repairs după identificarea unui defect în cascadă în circuitele de alimentare. Un comutator electronic de sarcină, de tip load switch, asociat portului USB-C a intrat în scurtcircuit și a afectat convertorul DC-DC responsabil pentru linia de 5 V ALWP.

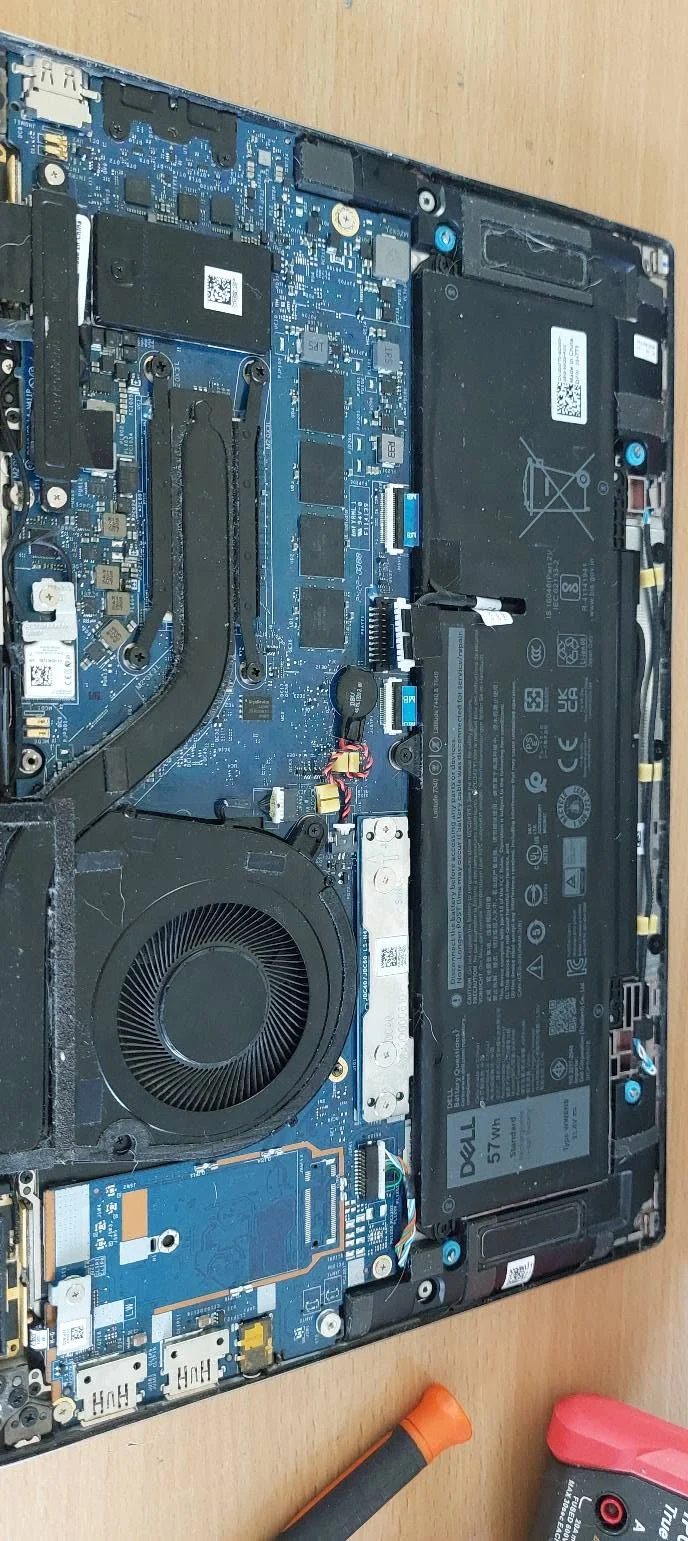

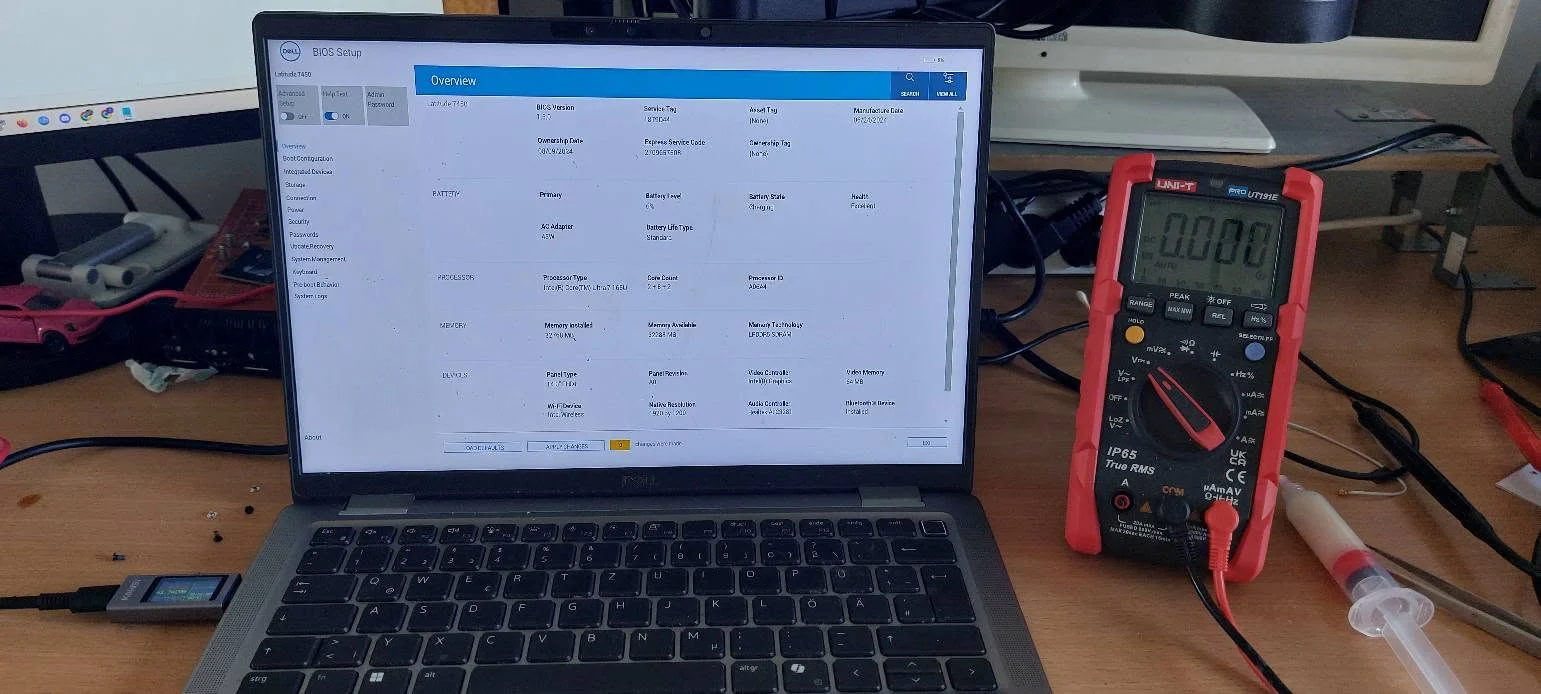

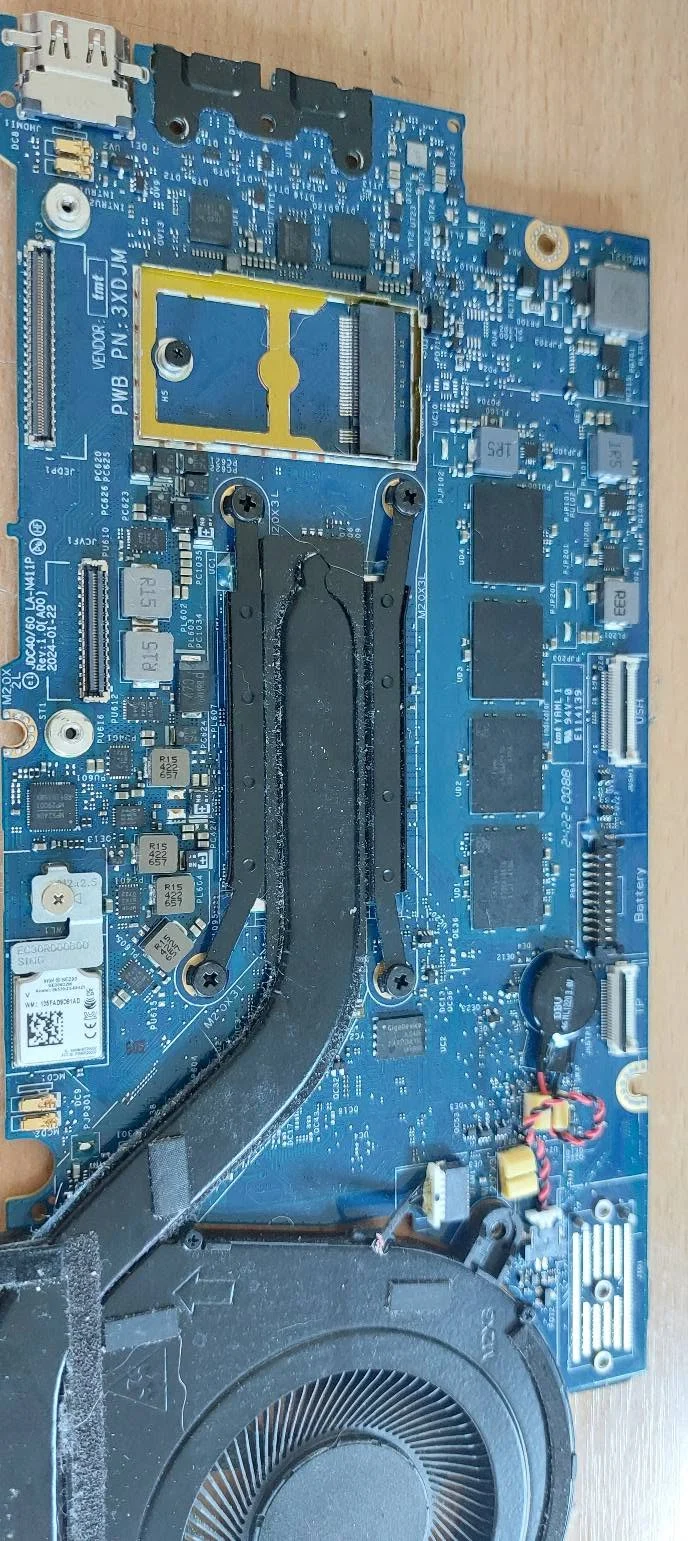

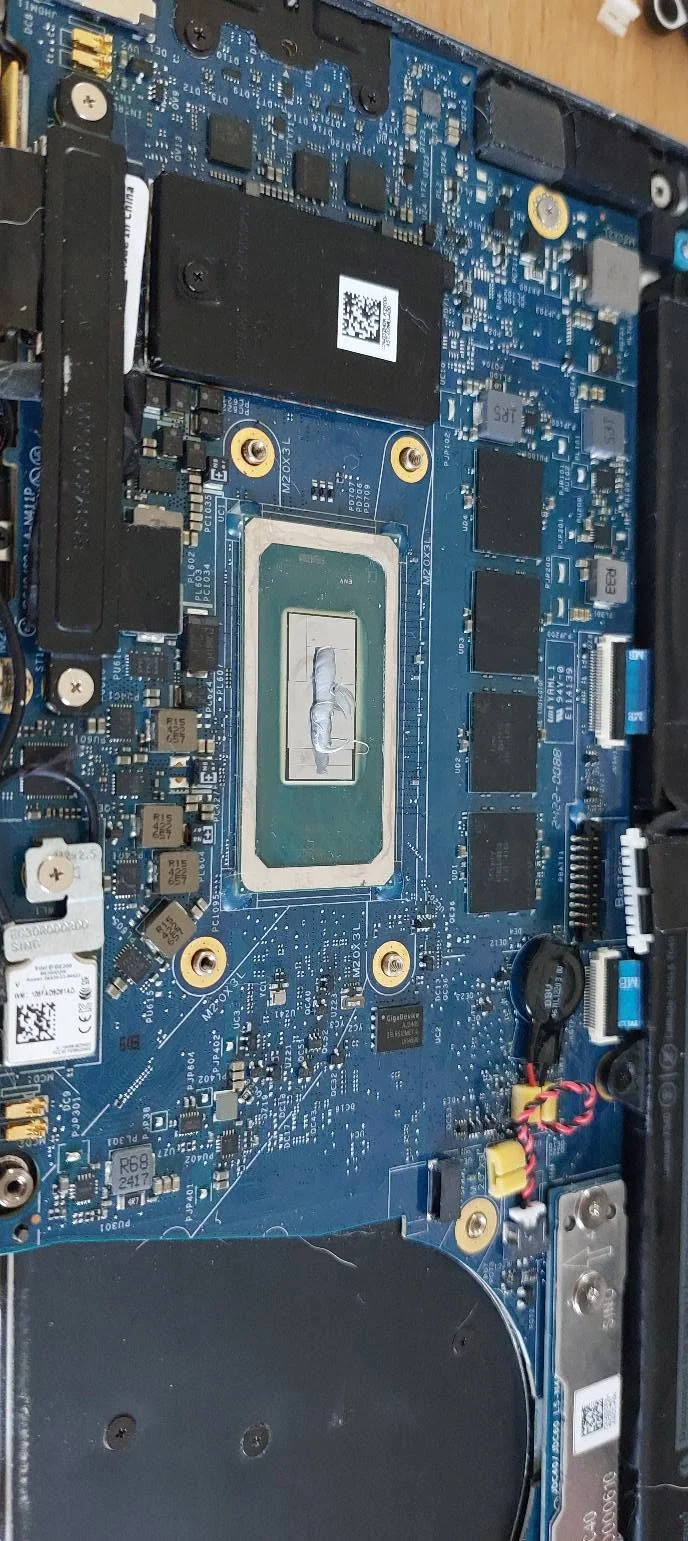

Defectul a afectat și rezistențele de pe linia de activare comună circuitelor de 5 V și 3,3 V. Intervenția a remediat componentele și circuitele afectate, iar placa de bază a revenit la funcționarea normală. Fotografiile prezintă zonele de lucru și laptopul Dell Latitude 7450 pornit după reparație.
